设备使用指南

设备安装指南​

适用型号：Q1 / P1 / A1 / C1 / R1S等，不分设备 ⚠️ 注意：C1 系列无 OLED 屏幕，无法直接查看 IP

一、设备接口说明​

1. 背面接口（以 Q1 为例）​

接口

接口说明
LAN 口连接运营商/自家路由器、交换机接口，WAN口支持PPPOE、静态IP、动态获取(默认)。
MaskROM 键长按后断、上电即可进入maskrom模式重新刷机。
主机串口主机串口调试端口，用于工程调试。
电源接口12V DC 输入
运行灯蓝色led灯，此灯闪烁为主机正常运行。
电源灯红色led灯，此灯常亮为正常接入电源。

2. 正面屏幕（C1 没有led屏幕显示）​

oled

oled：显示设备的ip地址，硬盘等信息。

下图为例图：

例图

二、网络接线方式​

1. 接路由器拓扑​

┌───────────────┐
│ 互联网         │
│   │
└──────┬────────┘
       │
┌───────────────┐
│ 家用路由器       │
│ 192.168.30.1  │
└──────┬────────┘
       │
       ├─────────┬─────────┬─────────┬─────────────┬
       │         │         │         │             │
┌──────▼──────┐ ┌──────▼──────┐ ┌──────▼──────┐ ┌──────▼──────┐
│Q1 设备 1   │ │ Q1 设备 2   │ │ Q1 设备 3   │ │ ... Q1 设备 12 │
│ 192.168.30.2 │ │ 192.168.30.3 │ │ 192.168.30.4 │ │ 192.168.30.12 │
└─────────────┘ └─────────────┘ └─────────────┘ └──────────────┘

2. 接交换机拓扑​

┌───────────────┐
│ 互联网         │
│   │
└──────┬────────┘
       │
┌───────────────┐
│ 家用路由器      │
│ 192.168.30.1  │
└──────┬────────┘
       │
┌───────────────┐
│    交换机       │
│      │
└──────┬────────┘
       │
       ├─────────┬─────────┬─────────┬─────────────┬
       │         │         │         │             │
┌──────▼──────┐ ┌──────▼──────┐ ┌──────▼──────┐ ┌──────▼──────┐
│ Q1 设备 1   │ │ Q1 设备 2   │ │ Q1 设备 3   │ │ ... Q1 设备 12 │
│ 192.168.30.2 │ │ 192.168.30.3 │ │ 192.168.30.4 │ │ 192.168.30.12 │
└─────────────┘ └─────────────┘ └─────────────┘ └──────────────┘

三、安装指南​

准备材料​

魔云腾主机*1

随附网线*1

随附12V电源*1

Windows电脑*1

PC客户端配套软件*1

安装步骤​

1. 连接电源

  • 使用DC线连接电源

2. 连接网线

安装指南1

3. 等待启动

  • 电源灯（红）常亮 → 供电正常

  • 运行灯（蓝）闪烁 → 系统运行中

  • OLED 屏幕显示 IP（非 C1 型号）

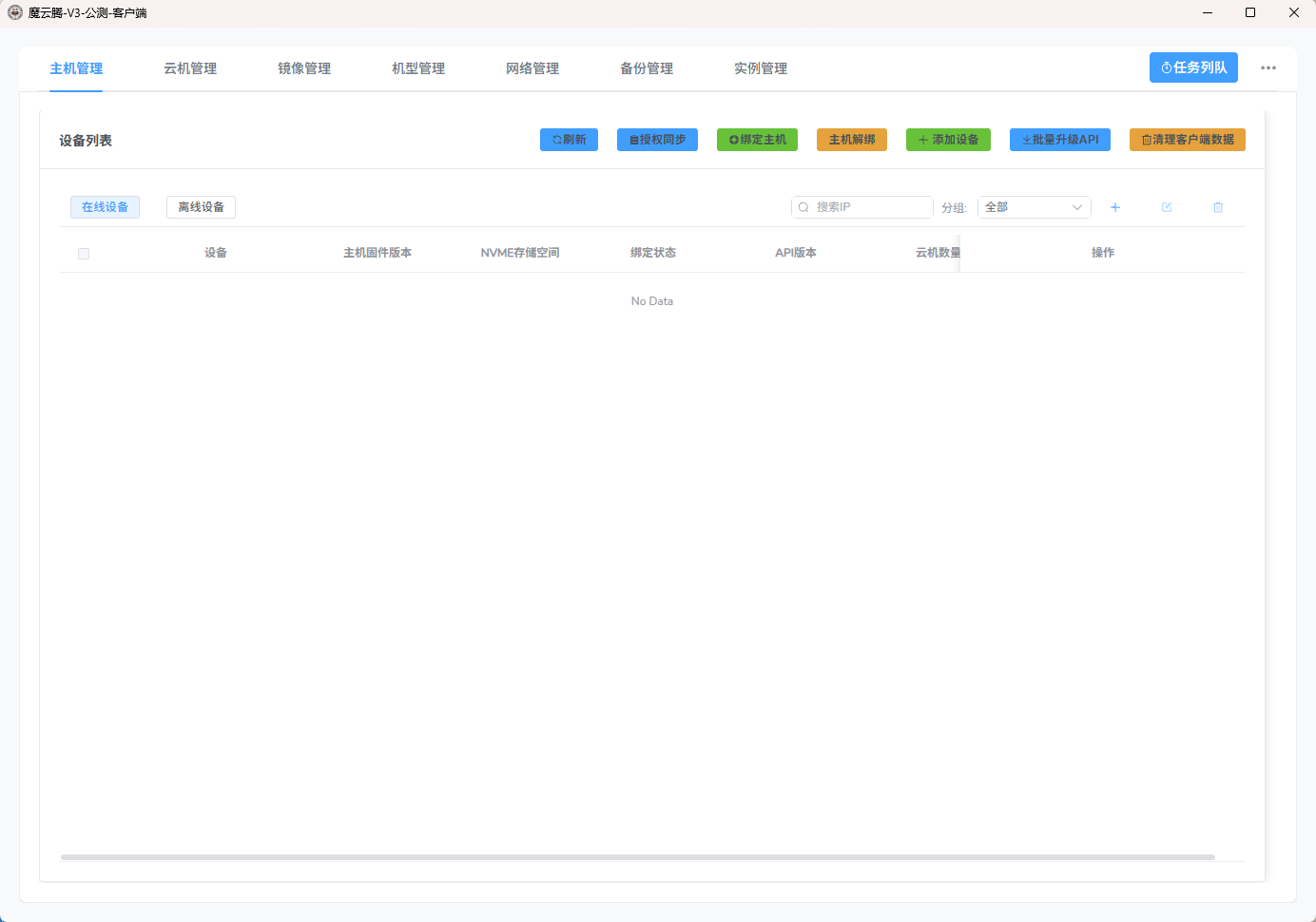

4. 绑定设备

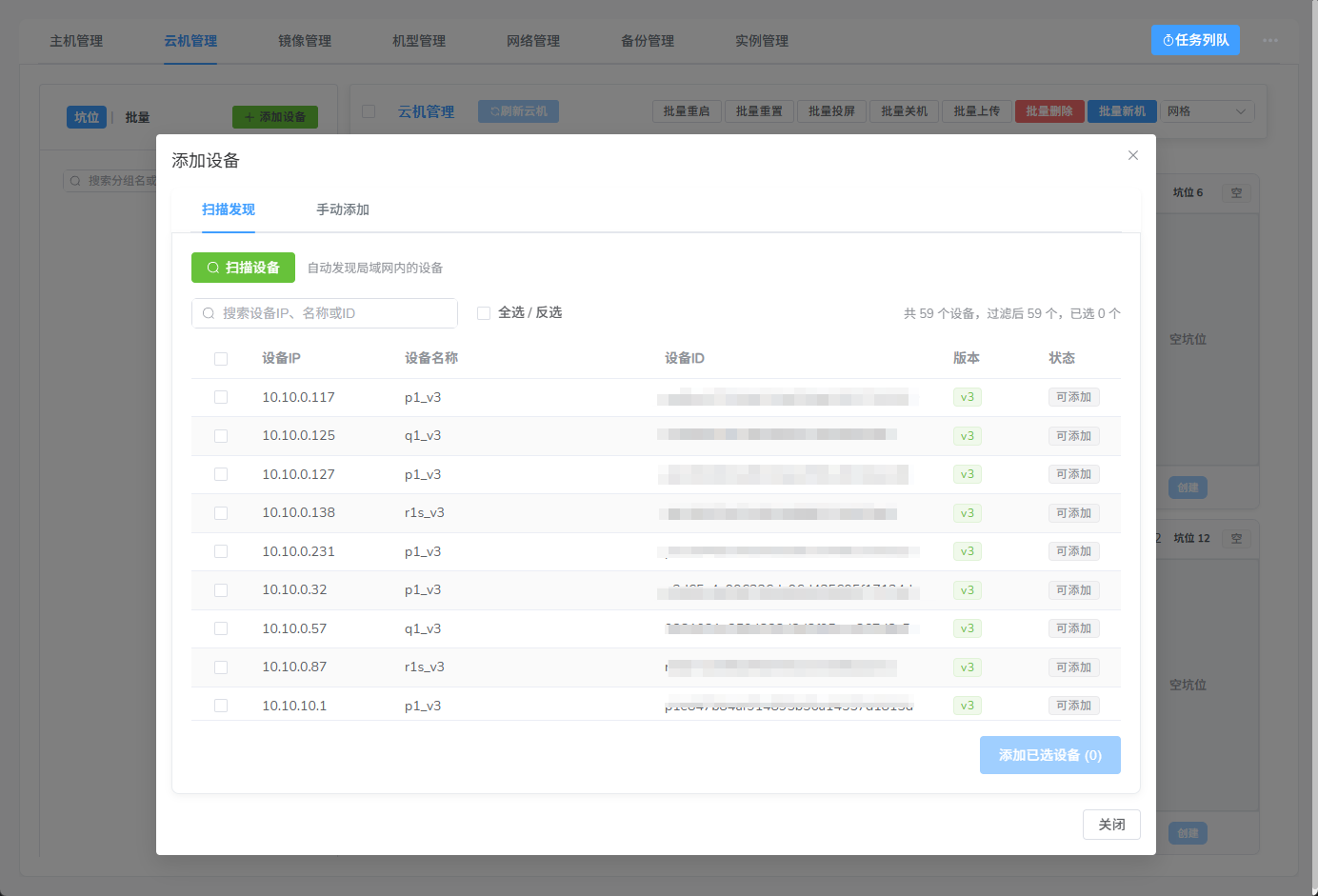

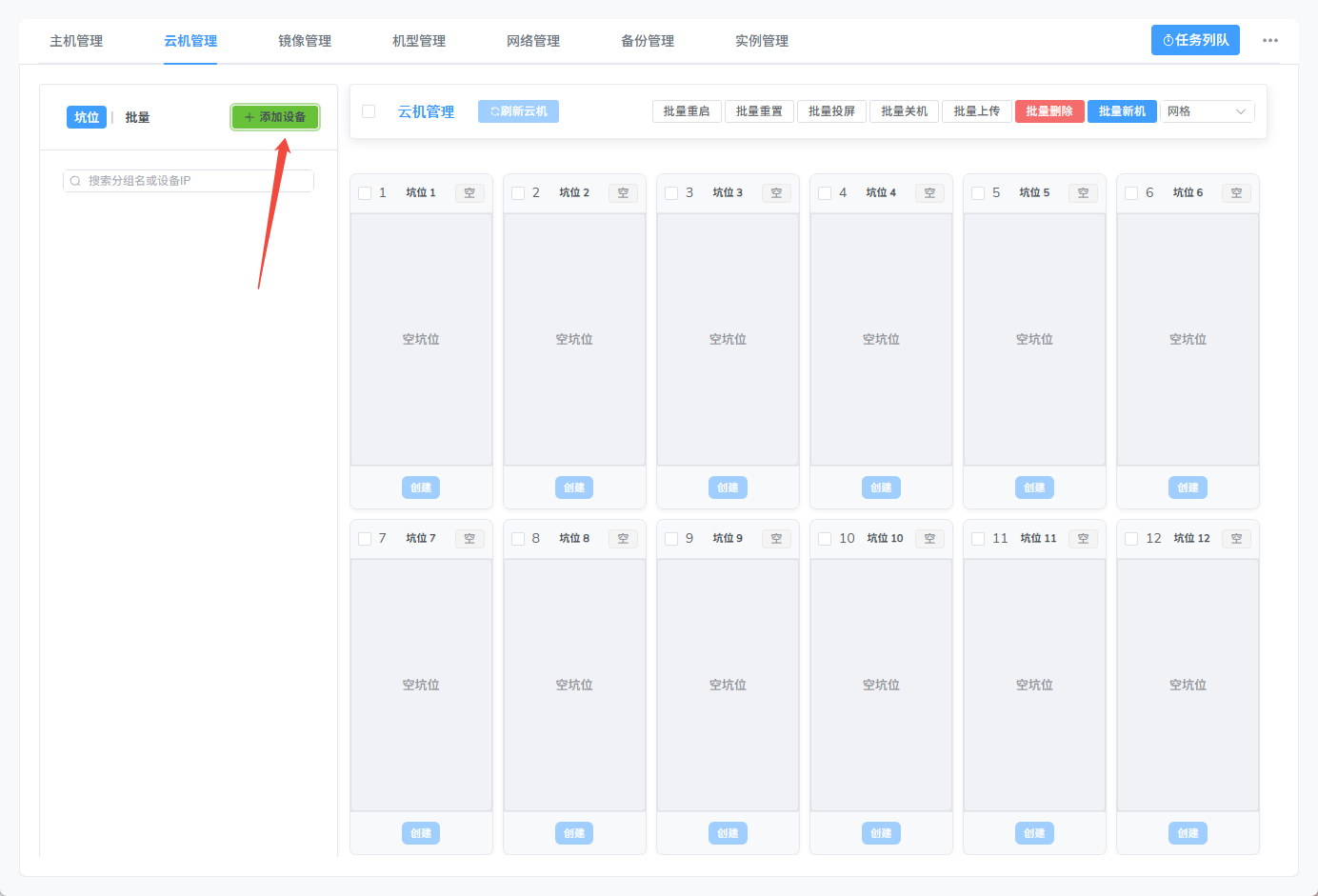

识别设备

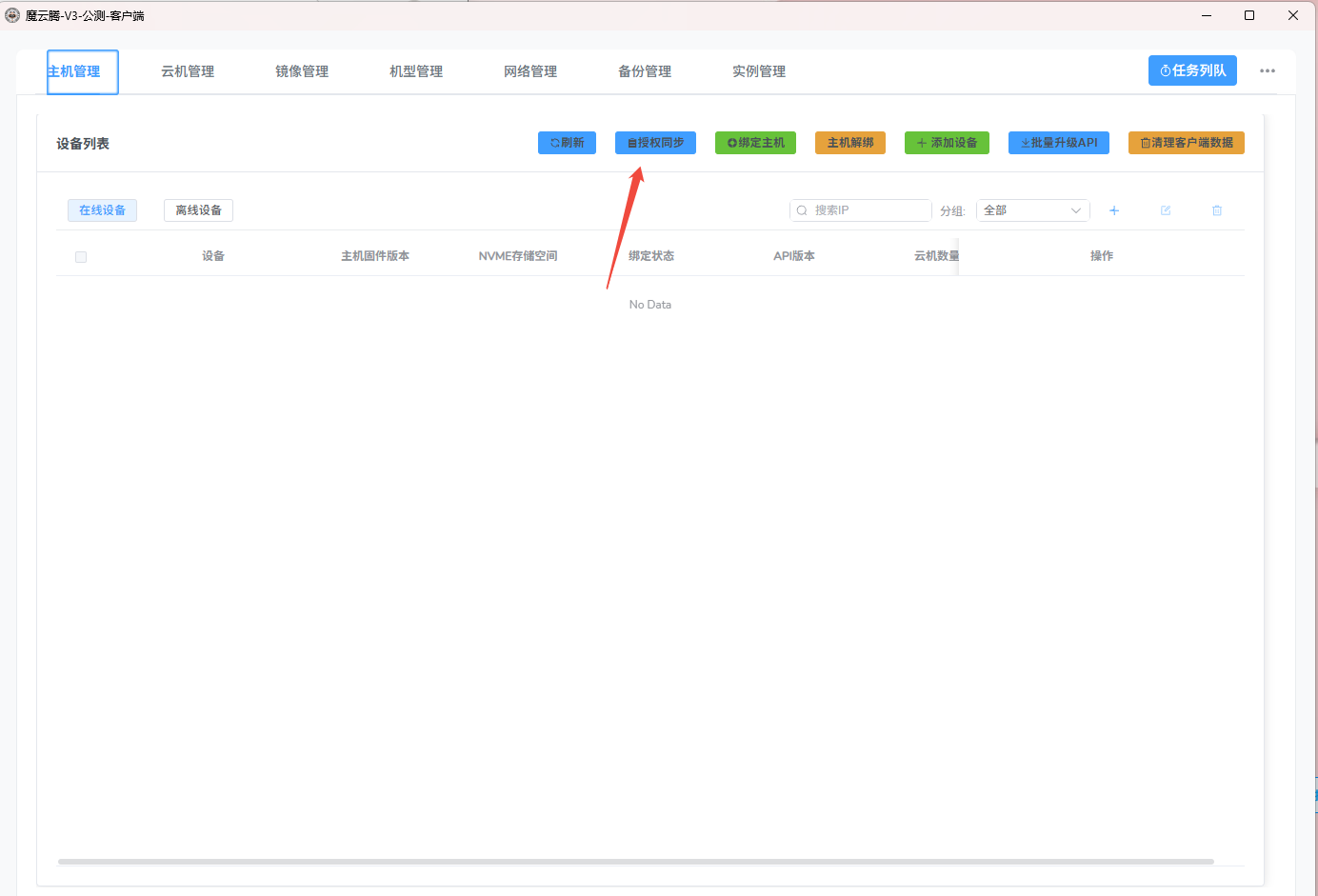

绑定账号


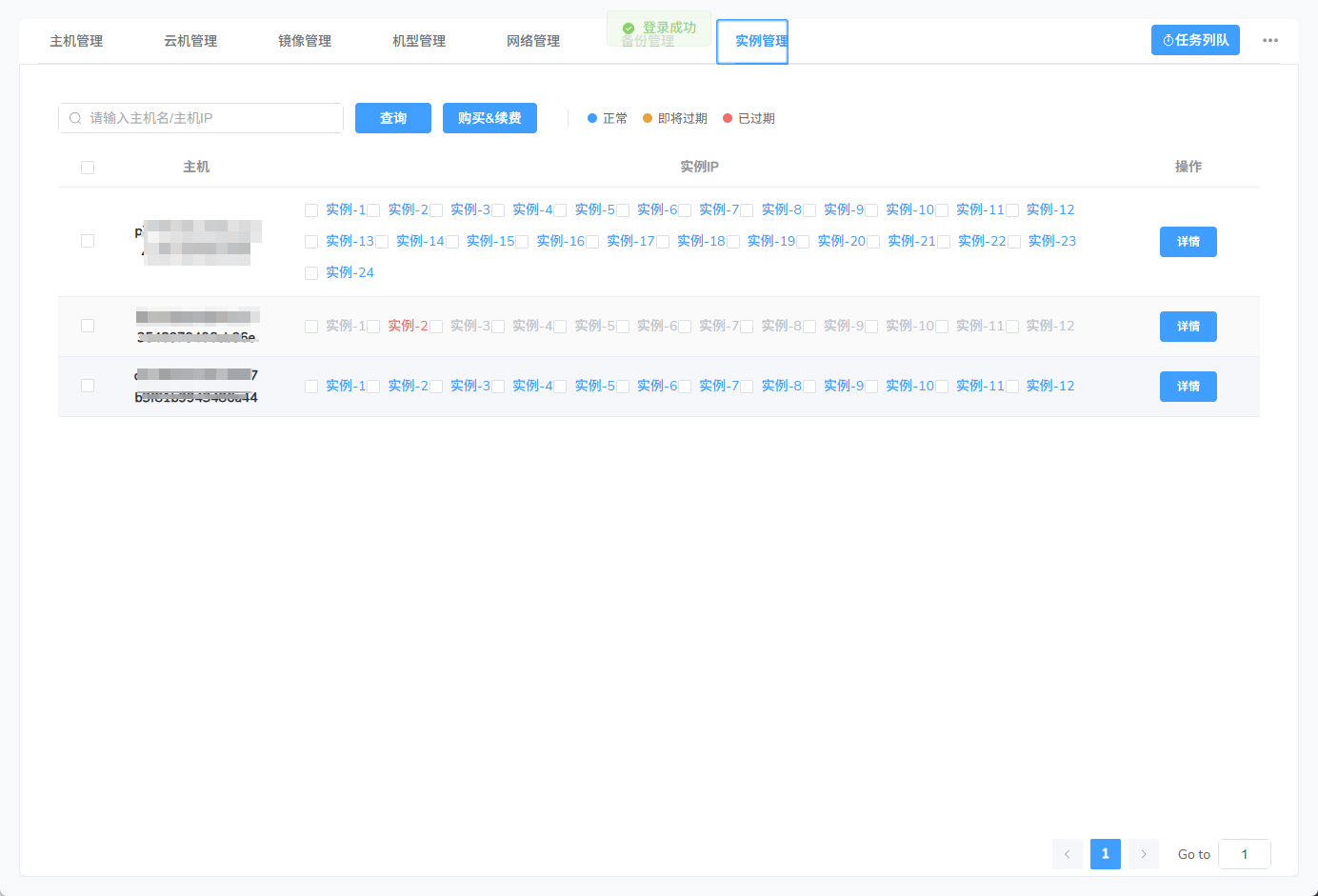

绑定后可购买窗口正常使用


四、 设备屏幕 IP 显示原理​

魔云腾型号设备正面配备一块 OLED 小屏，用于实时显示设备当前的 IP 地址。其工作原理如下：

  1. 系统启动后自动获取 IP

  2. IP 地址写入 OLED 驱动

  3. 动态更新机制

+------------------+       +---------------------+       +----------------------+
|                  |       |                     |       |                      |
|   网络接口       | ----> |   网络服务          | ----> |   OLED 守护进程      |
|   (eth0)         | DHCP  |   (NetworkManager)  | Event |   (oled_display_*)   |
|                  |       |                     |       |                      |
+------------------+       +---------------------+       +----------+-----------+
                                                                      |
                                                                      v
                                                +----------------------------------+
                                                |                                  |
                                                |     SSD1306 OLED 物理屏幕        |
                                                |                                  |
                                                |        IP: 192.168.1.108         |
                                                +----------------------------------+
